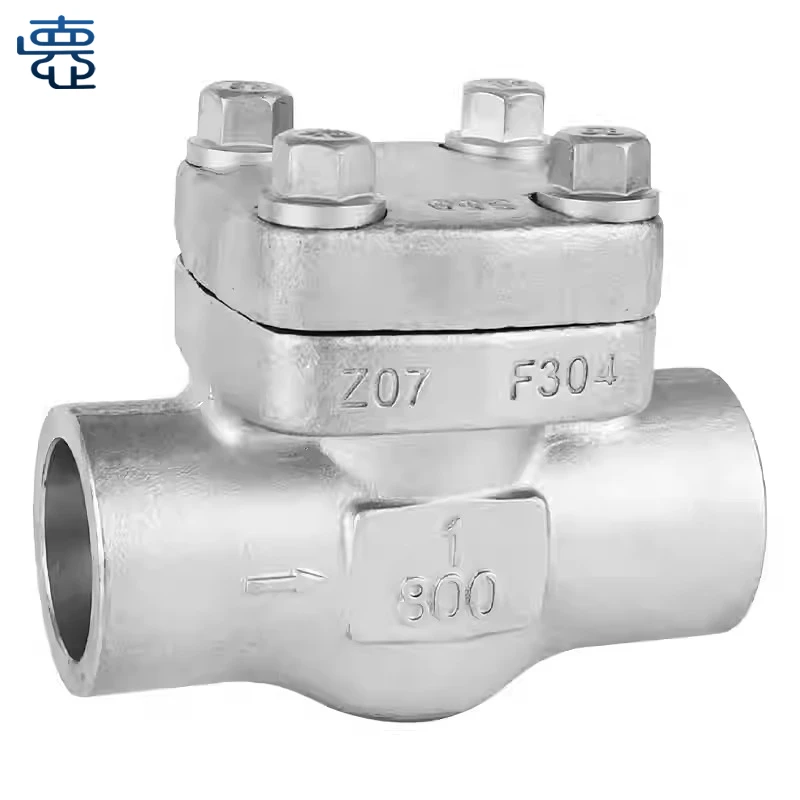

ソケットウェルドチェックバルブのサプライヤーとして、私はバルブ業界の高品質基準を満たすことの重要性を理解しています。これらの規格は、バルブの適切な機能を保証するだけでなく、バルブが設置されているシステムの安全性と効率性も保証します。このブログでは、ソケットウェルドチェックバルブが満たす必要がある主要な基準について説明します。
材質規格
ソケット ウェルド 逆止弁の製造に使用される材料は、その性能と耐久性を決定する上で重要な役割を果たします。バルブの本体とボンネットの一般的な材質には、ステンレス鋼、炭素鋼、合金鋼が含まれます。
304 グレードや 316 グレードなどのステンレス鋼は、耐食性に優れているため広く使用されています。高湿度、化学物質、塩水などの過酷な環境にも耐えることができます。このため、食品および飲料産業、製薬、海洋環境での用途に適しています。
炭素鋼はより経済的な選択肢であり、腐食が大きな懸念事項ではない一般的な産業用途でよく使用されます。優れた強度と耐久性を備え、高圧および高温の用途に適しています。
合金鋼は、バルブが非常に高い温度と圧力に耐える必要がある場合に使用されます。炭素鋼と比較して、強度が高く、耐クリープ性が優れているなど、機械的特性が向上しています。
ボディやボンネットに加えて、ディスクやシートなどのバルブの内部コンポーネントも特定の材料規格を満たす必要があります。ディスクは、摩耗や腐食に耐えるのに十分な硬さを持ちながらも、迅速かつスムーズな操作を保証するのに十分な軽量の材料で作られている必要があります。たとえば、ステンレス鋼または青銅のディスクが一般的に使用されます。シートは、ゴムや PTFE (ポリテトラフルオロエチレン) など、ディスクとの良好なシールを提供する材料で作られている必要があります。
設計および施工基準
ソケットウェルド逆止弁の設計と構造は、いくつかの規格に準拠しています。最も重要な規格の 1 つは、ASME (米国機械学会) B16.11 規格です。この規格は、ソケットウェルドチェックバルブを含む鍛造継手の寸法、公差、および材料を指定します。これにより、バルブは交換可能であり、配管システムに簡単に取り付けることができます。
圧力降下を最小限に抑えるために、バルブは適切な流路設計を備えている必要があります。流線型の流路により、流体は最小限の抵抗でバルブを通過できます。これはシステム全体の効率にとって重要です。ディスクは、詰まりや固着がなく、スムーズに開閉できるように設計されている必要があります。また、逆流を防ぐために、閉じたときにしっかりと密閉する必要があります。
ソケット溶接接続は、バルブ設計のもう 1 つの重要な側面です。ソケット溶接部は、強力で漏れのない接続を確保するために、適切なサイズと準備が必要です。溶接プロセスは、構造溶接については AWS (American Welding Society) D1.1、圧力容器と配管の溶接については ASME Section IX など、関連する溶接規格に従う必要があります。
性能基準
ソケットウェルドチェックバルブが適切に機能するためには、特定の性能基準を満たす必要があります。重要な性能基準の 1 つはクラッキング圧力です。クラッキング圧力は、バルブを開いて流体を通過させるために必要な最小圧力です。バルブが適切なタイミングで開き、システム内に不必要な圧力が上昇しないようにするには、指定された範囲内にある必要があります。
また、バルブは閉じたときの漏れ率が低い必要があります。漏れは、流体の損失、システム効率の低下、および潜在的な安全上の問題を引き起こす可能性があります。業界標準では、通常、さまざまなタイプのバルブの最大許容漏れ率が指定されています。
圧力と温度の変化に耐えるバルブの能力も重要です。指定された圧力および温度範囲内で安全に動作できる必要があります。たとえば、高圧用途では、バルブは高圧による構造上の破損や漏れが発生してはなりません。
試験基準
ソケット ウェルド 逆止弁は、顧客に出荷される前に、一連のテストを受けて、必要な基準を満たしていることを確認する必要があります。最も一般的な試験の 1 つは静水圧試験です。このテストでは、バルブに水を満たし、指定された圧力を一定時間加えます。次に、バルブに漏れの兆候がないか検査されます。
もう 1 つの重要なテストは、非破壊テスト (NDT) です。超音波検査、磁粉検査、放射線検査などの NDT 法は、亀裂や気孔などのバルブの内部欠陥を検出するために使用されます。これらの欠陥はバルブの完全性を損ない、動作中の故障につながる可能性があります。
バルブは、クラッキング圧力、漏れ率、その他の性能パラメータを検証するために性能試験も受ける必要があります。これは、実験室環境で特殊な試験装置を使用して行うことができます。
他タイプ逆止弁との比較
ソケットウェルドチェックバルブを検討する場合、他のタイプのチェックバルブと比較することも重要です。ねじ付きチェックバルブそして突合せ溶接逆止弁。
ネジ付き逆止弁は取り付けと取り外しが簡単なので、頻繁なメンテナンスや交換が必要な用途に適しています。ただし、ねじ接続では十分なシール強度が得られない可能性があるため、ソケットウェルド逆止弁や突合せ溶接逆止弁ほど高圧または高温の用途には適さない場合があります。
突合せ溶接逆止弁は、通常、大口径の配管システムや高圧用途で使用されます。これらは強力で永続的な接続を提供しますが、取り付けプロセスはソケットウェルドチェックバルブに比べてより複雑で時間がかかります。
ソケットウェルド型チェックバルブは、取り付けの容易さと強度のバランスに優れています。これらは中規模の配管システムおよび幅広い圧力および温度の用途に適しています。
結論
結論として、ソケットウェルド逆止弁は、材料、設計、性能、試験の点でさまざまな基準を満たす必要があります。これらの規格により、バルブが高品質で信頼性が高く、さまざまな用途で安全に使用できることが保証されます。のサプライヤーとしてソケットウェルド逆止弁, 私はこれらの基準を満たす、またはそれを超えるバルブを製造することに取り組んでいます。
ソケットウェルド逆止弁をご検討の場合、または弊社製品についてご質問がございましたら、詳細な打ち合わせや調達交渉を承りますので、お気軽にお問い合わせください。お客様のバルブのニーズにお応えできることを楽しみにしています。
参考文献
- ASME B16.11 - 鍛造継手、ソケット - 溶接およびねじ込み
- AWS D1.1 - 構造溶接規定 - 鉄鋼
- ASME セクション IX - 溶接およびろう付けの資格
